PhenoTron?-XYZ高通量植物表型成像分析系统

时间：2022-11-23

作者：千赢qy88国际手机版官网登录入口

点击量：

简介：PhenoTron?-XYZ高通量植物表型成像分析系统，接纳STP技术及视觉识别定位技术，集成多功效高光谱成像技术（荣获杨凌农高会“后稷奖”）、FluorTron?叶绿素荧光成像技术（被评为十大“重大农业科技创新结果”）、Thermo-RGB成像融合分析技术，适用于实验室或温室全自动、高通量种苗与组培苗表型检测、作物表型研究分析、植物生理生态研究、光合生理研究、种质资源检测、胁迫与抗性评估与筛选等

PhenoTron^®-XYZ高通量植物表型成像分析系统，接纳STP技术及视觉识别定位技术，集成多功效高光谱成像技术（荣获杨凌农高会“后稷奖”）、FluorTron^®叶绿素荧光成像技术（被评为十大“重大农业科技创新结果”）、Thermo-RGB成像融合分析技术，适用于实验室或温室全自动、高通量种苗与组培苗表型检测、作物表型研究分析、植物生理生态研究、光合生理研究、种质资源检测、胁迫与抗性评估与筛选等。

千赢-qy88(国际)官方网站

主要特点如下：

可凭据需求灵活选配差异表型成像传感器技术：

高光谱成像，400-1000nm、900-1700nm可选，超400个光谱波段
UV-MCF植物荧光高光谱成像，可同时获得蓝色、绿色、红色及远红波段的荧光光谱成像，不仅可对生物荧光在二维尺度上进行成像分析，还可以获得荧光光谱特征（光谱指纹）并在高光谱维度上（多达几百个）进行荧光光谱分析
叶绿素荧光成像，包罗LEDIF叶绿素荧光监测或叶绿素荧光成像
Thermo-RGB成像，包罗红外热成像、RGB成像及红外热成像与RGB成像融合分析技术

千赢-qy88(国际)官方网站

红外热成像与可见光成像融合分析技术，接纳多点精准融合技术，精确提取植物红外热成像（不受配景影响），并对差异ROI进行温度分析
接纳视觉识别定位技术，机器视觉镜头经过算法校准，在线监视全域植物状态并实现一键精准定位成像，自动收罗表型数据
可选配基于蒸渗仪技术的iPOT数字化培养盆，全面监测重量变化、土壤水分与温度，及叶片温度、叶绿素荧光、茎流、光合作用等生理生态参数

主要技术指标：

嵌入式主控系统，全中文操作界面，触控屏+PC端GUI软件双重控制，可无线控制
XYZ三轴全自动运行，精准定位扫描成像分析，运行精度1mm
支持组合命令，可自界说Protocols，自动执行XYZ三轴移动、停止、光源开闭、快门触发等
支持位置记忆，可一键注册、记录、生存、读取坐标信息，自动移动精准定位收罗表型数据
视觉识别定位精度：优于2cm
标配扫描成像面积：180×80cm，Z轴可升降范围30cm，可客户定制其他规格
多功效高光谱成像：

蓝绿荧光Fb（或F440）和Fg（或F520）及胁迫诱导次级代谢产物指数等
叶绿素荧光Fr（或F690）和Ffr（或F740）等
荧光比值植物，如Fb/Fg、Fb/Fr、Fb/Ffr、Fr/Ffr等，及F730-740/F680-690（反映叶绿素含量及植物恒久胁迫等）、F735/F700（可精确反映叶绿素含量）等
植物冠层结构指数：NDVI、RDVI、MSR、SAVI、MSAVI、TVI、MCARI、MTVI、EVI等
植物或作物色素指数，包罗叶绿素指数、胡萝卜素指数、花青素指数等
叶黄素循环色素指数
颜色指数：包罗红度指数、绿度指数、蓝度指数、比值指数等，可区分100多种颜色波段
生理生态指数：包罗健康指数HI、衰老指数PSRI、日光诱导叶绿素荧光指数等
光合物候指数：CCI、NIRv、ΔPRI等
水分指数等

SWIR高光谱成像：光谱通道220，信噪比1000:1，自由选择感兴趣光谱波段，减少数据冗余，可成像丈量分析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等，可分析土壤有机碳及总氮状态

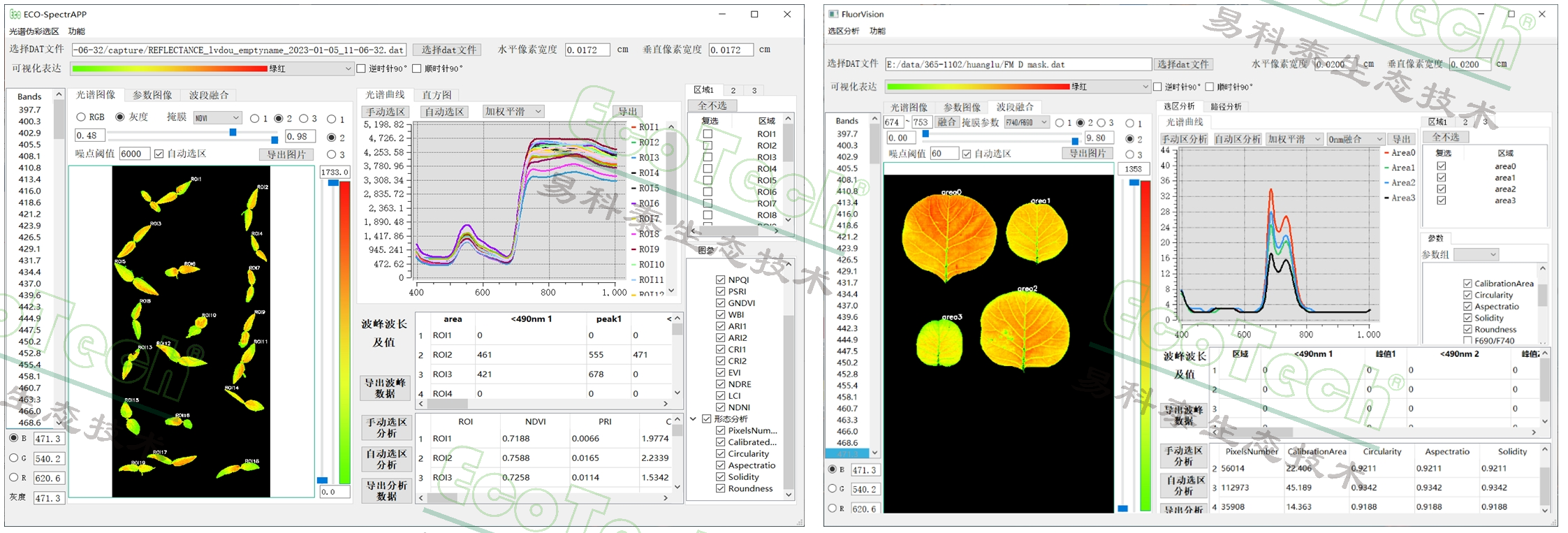

SpectrAPP高光谱表型成像分析软件及 FluorVision高光谱荧光成像分析软件，可进行光谱融合、ROI选区分析、?积校准、频率直方图、自动动识别差异波段峰值并分析其?值等，近百种参数一键分析

千赢-qy88(国际)官方网站

Thermo-RGB成像：

可见光-红外热成像双镜头主机，RGB分辨率2000万像素，红外热成像分辨率：640*512
测温范围：-20℃-150℃或0℃-550℃
事情画面：同时显示、切换显示，可自主切换单张收罗或连续收罗等事情模式
Thermo-RGB成像融合分析：可进行手动/自动ROI分析；光照/背光叶片长度、宽度、周长、凸包面积、圆度等形态分析；最高、最低、平均温度、最大温差、中位数等温度分析；R/G/B、H/S/V等颜色分析，具备温度直方图统计、路径分析、温度转换、图/表导出等功效
Thermo-RGB�？夭⒖稍谙咄枷裎尴叽�，实时监测RGB及红外热成像画面及温度信息

叶绿素荧光成像：

500万像素高分辨率、高灵敏度视频叶绿素荧光成像，帧频70fps
可运行荧光淬灭分析、Kautsky诱导效应等Protocols，也可自编程运行protocol
可选配植物形态分析，如长度、宽度、投影面积（相对生物量）、凸包面积、圆度等
叶绿素荧光成像丈量参数：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、ΔF/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、Y(NPQ)、Y(NO)等

应用案例：
