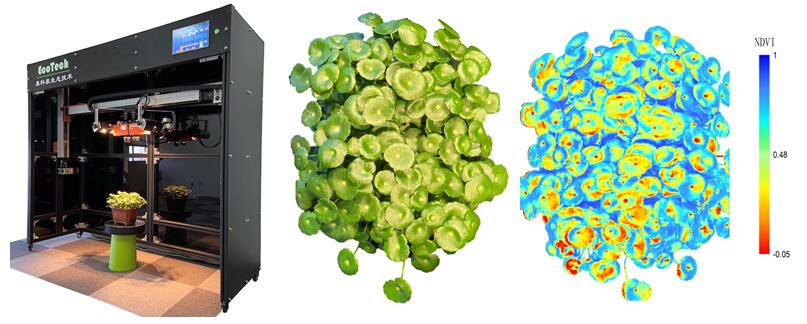

PhenoTron-YZ植物表型与种质资源成像分析系统
PhenoTron-YZ植物表型与种质资源成像分析系统 ，是由千赢qy88国际手机版官网登录入口生态技术公司最新推出的一款基于光谱成像与机器视觉技术的多功效、高通量实验室表型性状分析系统 ，接纳国际先进的光谱成像传感器技术和千赢qy88国际手机版官网登录入口光谱成像与无人机遥感研究中心设计研发的STP（Sensor-To-Plant）全自行动物表型XYZ扫描成像分析平台技术 ，可用于实验室高通量植物表型成像分析、作物种质资源检测鉴定、作物遗传育种、作物胁迫与抗性筛选、高通量考种等。系统接纳STP技术 ，由主机系统和光谱成像系统组成 ，主机系统包罗主机箱、控制单元、触摸显示屏、数据处置服务器等组成；光谱成像系统由光谱成像传感器、光源系统、自动扫描Y轴及Z轴同步升降双轴系统等组成。
主要技术特点：
1)标配400-1000nm高光谱成像 ，或400-1000与900-1700nm双镜头高光谱成像 ，可选配1000-2500nm高光谱成像
2)选配Thermo-RGB红外热成像与RGB成像分析
3)选配叶绿素荧光成像分析
4)选配3D激光扫描
5)称重式360度旋转平台（选配） ，可实现植株顶部和侧面（Z轴）全方位成像分析
6)全自动样带式扫描（Y轴）成像 ，可同时对多盆植株成像分析 ，还可对样品盘内的根系、叶片、果实、种子进行高通量成像分析
7)�？槭浇峁� ，主机系统接纳5G通信技术 ，星型组网物联网�？� ，可任意扩展增加传感器和控制�？槿绻庠础⒊又亍⑿教ā⑽率燃嗖獾�
8)可远程控制、自动运行数据收罗存储等功效
9)系统自动�；すπ� ，发生短路、过载、欠压时自动紧急断电 ，制止设备损坏
10)系统平台具万向脚轮 ，方便移动
主要技术指标：
1)控制单元为嵌入式操作系统 ，全中文触控屏 ，方便系统调试、试运行等
2)用户可通过PC端全中文GUI软件实现远程操控相机及平台
3)10英寸触摸显示屏 ，集移动扫描、同步升降、相机控制、光源开关、快门触发、一键秤重及显示于一体
4)支持组合命令：最高可设置10条命令 ，实现无人值守事情
5)�？槭浇峁� ，5G无线通信技术 ，传感器及控制单元星型组网 ，具备强大的扩展功效
6)Y轴自动移动扫描行程1.2m ，Z轴同步升降行程60cm ，宁静负载高达40kg
7)移动速度与精度：1-40mm/s可调 ，移动及定位精度1mm
8)有效扫描成像范围：120cm×60cm
9)VNIR高光谱成像：
a)波段范围：400-1000nm
b)波段数：224通道
c)光谱分辨率：FWHM 5.5nm
d)空间分辨率：不低于1024×1024
e)信噪比600:1
f)分析参数：可成像丈量分析作物生化、生理指标如叶绿素含量、花青素含量、胡萝卜素含量、光利用效率、健康指数、笼罩度、胁迫等20多个参数
10)SWIR近红外高光谱成像：
a)波段范围：900-1700nm
b)波段数：224通道
c)光谱分辨率：FWHM 8nm
d)空间分辨率：不低于640×640
e)信噪比：1000:1
f)分析参数：可成像丈量分析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等

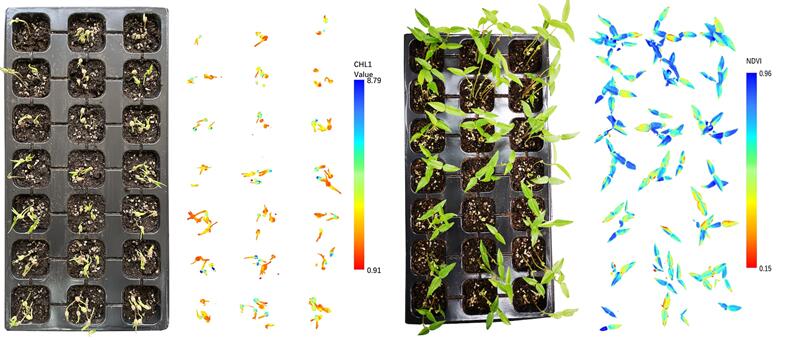

种子萌发差异阶段高光谱成像分析
11)红外热成像：
a)分辨率：640×512像素
b)丈量温度范围：-25℃－150℃
c)灵敏度：0.03℃（30mK）@30℃
d)光谱范围：7.5－13.5μm
e)传感器：非制冷红外焦平面感应器 ，已多点校准（具校准证书）
f)1-14倍数码变焦
g)软件具备调色板（自然、彩虹、灰度、梯度等14种颜色组合）、差值技术、温度范围设置（以改变颜色漫衍或突出选择范围等）、等温线模式、选区分析（点、线、多边形等）、温度扫描（显示所选线的温度漫衍曲线等）、剖面温度、时间图等；可显示图片信息；具备陈诉模式等；可进行控制设置
12)RGB彩色成像：高分辨率 RGB 成像 ，分辨率达 18MPixels ，10 倍光学变焦 ，可选配其它分辨率镜头 ，配备专业形态丈量与颜色分析软件
13)叶绿素荧光成像单元（选配）：
a)专业高灵敏度叶绿素荧光成像CCD ，帧频50fps ，分辨率720x×560像素 ，像素巨细8.6×8.3?m
b)光化学光最大1000?mol.m-2. s-1可调 ，饱和脉冲3900?mol.m-2. s-1
c)可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols
d)50多个叶绿素荧光自动丈量分析参数 ，包罗：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等 ，自动形成叶绿素荧光参数图
e)自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方图
14)可选配ENVIS环境因子监测�？� ，如空气温湿度监测及CO监测等
15)系统平台规格：标配约190cm×170cm×60cm（长×宽×高）
