RhizoTron?根系表型高光谱成像分析系统可对生长于RhizoBox根盒（带根窗）的作物根系进行高光谱成像分析和UV激发生物荧光成像分析（选配），可选配Thermo-RGB成像分析及冠层表型成像分析。系统由主机系统和光谱成像系统组成：主机系统包罗系统平台（主机箱）、控制单元、样品托、数据处置服务器等组成；光谱成像系统由光谱成像单元（包罗成像传感器、光源、云台等）和自动扫描轴组成。其主要技术特点如下：

基于RhizoTron?根窗技术的高光谱成像分析技术，可选配差异规格尺寸RhizoBox根系视察培养根盒，或自己制作培养根盒；可选配多通道智能LED培养台
标配为60度倾斜自动扫描成像，同时对RhizoBox根系和幼苗进行高光谱成像分析和RGB成像分析，可选配其它角度如45度、70度和90度（垂直扫描成像）
可对根系进行UV-MCF紫外光激发生物荧光高光谱成像，以研究分析根系活动及根系与土壤互作关系、荧光假单胞菌等Avraham Alony and Raphael Linker, 2013）；或选配根系Thermo-RGB成像分析
可选配顶部冠层RGB成像分析、红外热成像分析、高光谱成像分析、叶绿素荧光成像分析（可选配适于正常培养盆的样品托）

千赢-qy88(国际)官方网站

可选配iPOT数字化植物培养盆或RhizoBox根系培养盒，连续监测土壤水分温度、重量、植物生长、光合效率、PI（performance Index）、茎流等生理生态指标，可自动收罗土壤渗漏水并进行土壤营养盐分析
模块式结构，具备强大的系统扩展功效，系统平台自动万向脚轮，方便移动
可远程控制（选配）、自动运行数据收罗存储等功效

千赢-qy88(国际)官方网站

自左至右依次为：RhizoTron?根系高光谱成像分析系统、系统内部结构图（包罗侧面倾斜自动扫描成像平台、RhizoBox、顶部成像传感器等）、棉花根系RGB成像、棉花根系高光谱成像分析（900-1700nm）

技术指标：

控制单元为嵌入式操作系统，10英寸全中文触控屏，方便系统调试、试运行等
触控屏+PC端全中文GUI软件双重控制，用户可通过PC端全中文GUI软件实现远程操控相机及平台
支持组合命令：最高可设置10条命令，实现无人值守事情
串口通信和TCP/IP协议，实现与单片机的通信控制和远程通信协议
内置高清监视镜头、温湿度及光照传感器，实时监测主机箱体内部状态及环境参量
标配自动扫描轴60度倾斜，可防止倾斜根系培养盒的土壤扰动影响
自动扫描轴推扫速度与精度：1-40mm/s可调，移动精度1mm
有效扫描范围：标配100cm
样品托：标配RhizoBox根盒40cm宽（宽度可调，40cm为标配最大宽度）、最大高度可达100cm，可选配其它规格
样品托盘适配于单个大培养盆或多个小培养盆，可凭据客户需求定制
VNIR高光谱成像：

（1）波段范围：400-1000nm

（2）波段数：448通道

（3）光谱分辨率：FWHM 5.5nm

（4）空间像素：1024

（5）信噪比400:1

SWIR近红外高光谱成像：

（1）波段范围：900-1700nm

（2）波段数：224通道

（3）光谱分辨率：FWHM 8nm

（4）空间像素：640

（5）信噪比：1000:1

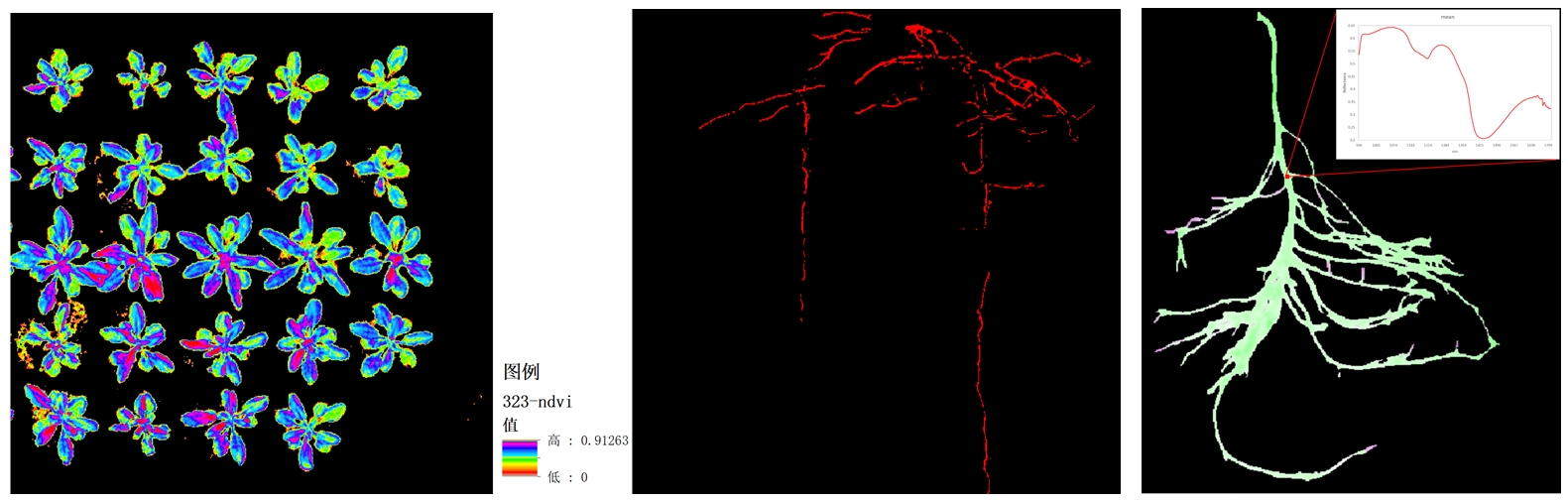

SpectrAPP?高光谱成像分析软件：可进行光谱融合、ROI选区分析、光谱分析、频率直方图、自动识别差异波段峰值，可分析NDVI、PRI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等近百种光谱指数，可凭据需求定制添加光谱指数
标配RGB彩色成像：分辨率2448×2048像素，CMOS 2/3“传感器，帧频74fps，信噪比40dB，2×2像元融合（binning），配备专业植物根系分析软件

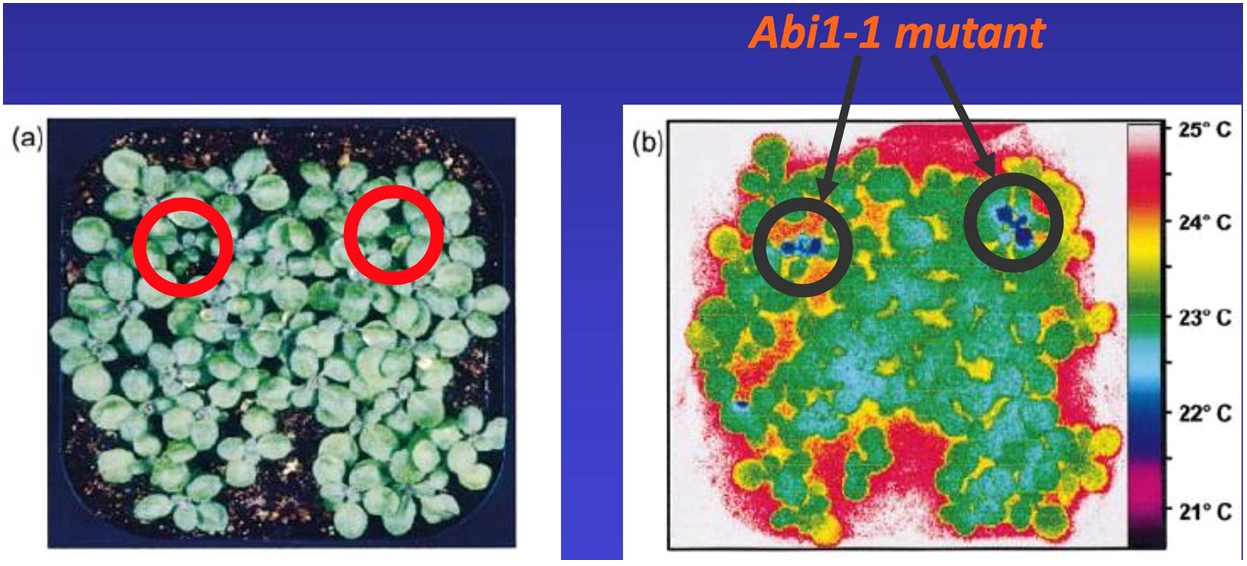

Thermo-RGB成像（选配）：

（1）Thermo-RGB融合分析技术，包罗Thermo-RGB融合分析软件

（2）红外热成像分辨率：640×512像素，超分辨率模式可达1266×1010像素

（3）丈量温度范围：-25°C－150°C

（4）灵敏度：05°C（50mK）@30°C，可选配0.03°C灵敏度

（5）光谱范围：5－13.5μm

（6）传感器：非制冷红外焦平面感应器，已多点校准（具校准证书）

（7）16Mpx RGB成像，1/2.8”CMOS传感器

（8）可分析根系深度、根系宽度、凸包面积、总长、根系面积（相对生物量）等根系表型数据

（9）红外热成像分析软件具备调色板（自然、彩虹、灰度、梯度等颜色组合）、差值技术、温度范围设置（以改变颜色漫衍或突出选择范围等）、等温线模式、选区分析（点、线、多边形等）、温度扫描（显示所选线的温度漫衍曲线等）、剖面温度、时间图等；可显示图片信息；具备陈诉模式等；可进行控制设置
