TDR-MUX土壤水分、水势、温度、盐分监测系统

时间：2018-11-14

作者：千赢qy88国际手机版官网登录入口

点击量：

简介：

用途：

凭据差异配置，可组合成适用于野外的系统或适用于实验室的系统，监测原位土壤或实验室土柱的水分、水势、温度、盐分数据。

组成：

u TDR/MUX/mpts 8通道数据收罗器

u FP/m 传感器，适用于田间丈量，可丈量土壤水分（TDR技术）

u FP/mts 传感器，适用于田间丈量，可丈量土壤水分（TDR技术）、土壤盐分（电导率）、土壤温度

u LP/ms 实验室用迷你型土壤水分/盐分传感器

u LP/t 实验室用迷你型土壤温度传感器

u LP/p 实验室用迷你型土壤张力计

u 金属筒，用于放置土柱样本，安装LP迷你型传感器

u MIDL-2 GPRS�？�，选配，用于远程控制TDR/MUX/mpts数采

u 供电装置

u 机箱、三脚架

各组成详细介绍：

TDR/MUX/mpts 数据收罗器

TDR/MUX/mpts数据收罗器有8个通道，可接8个FP/m或FP/mts或LP/ms传感器。另有一个端口最多可接16个LP/t或LP/p传感器

每个TDR通道和TDR传感器可单独进行校准，以得到更精确的土壤水分含量数据

内置存储器可以存储数千个数据，USB数据线与电脑通讯，软件免费

内置温度传感器和内置时钟

供电6-15VDC，耗电极小

事情温度0-85℃

FP/m土壤水分传感器和FP/mts土壤水分、温度、盐分传感器

FP/mts土壤水分、温度、盐分传感器运用TDR（时域反射）技术，同时丈量原位土壤水分、温度、盐分（电导率）。薄壁的PVC探头体，最大限度地制止了“热桥”效应，从而使数据丈量更精准。传感器适用于牢固安装在一个所在恒久监测，也可以用于便携丈量。

FP/m只能丈量土壤水分含量，FP/mts则能够丈量土壤水分、温度、盐度3个参数。

探杆最短可以为15cm，无弯曲，最长可达400cm。150cm的到货时为套件，用户自行拼装。订货时请指定探杆长度。

参数：

土壤水分含量丈量精度：读数的2%，盐分0.01S/m，温度0.5℃

传感器：2根100mm长，3mm直径不锈钢探针

丈量区域：传感器周围直径5cm、高11cm的土柱

探头体：PVC管，直径2cm，长度15-150cm可选

线缆长度：1.5m-6.0m

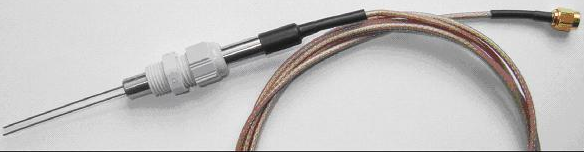

LP/ms实验室用迷你型土壤水分、盐分传感器

LP/ms迷你传感器，适用于实验室内监测土柱的水分和盐分运移，多个LP/ms可以垂直漫衍插入土柱，监测水分、盐分的垂直运移，如果同时使用配合使用迷你型张力计LP/p，就可以丈量土壤吸水、释水过程的水分、水势梯度数据，从而得到完整的土壤非饱和特性方面的数据，好比土壤pF水分特征曲线，土壤非饱和导水率（ku），非饱和水扩散率等。

参数：

安装孔：8mm直径

传感器：2根0.8mm直径不锈钢探针，长53mm

丈量区域：传感器周围直径5mm、高60mm的圆柱

线缆：1m

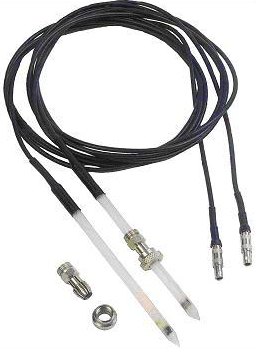

LP/p实验室用迷你型土壤张力计

LP/p用于实验室内监测土柱的水势，多个张力计可垂直漫衍插入土柱，这样就可以得到土柱水势的垂直漫衍数据，如果同时使用配合使用迷你型土壤水分传感器LP/ms，就可以丈量土壤吸水、释水过程的水分、水势梯度数据，从而得到完整的土壤非饱和特性方面的数据，好比土壤pF水分特征曲线，土壤非饱和导水率（ku），非饱和水扩散率等。

参数：

压力膜：15mm长、3mm直径陶土杯

压力传感器：单臂电桥压阻传感器

漂移：20mbar/月，相对误差：15%，分辨率：1mbar

线缆长度：1m

安装孔：8mm直径

LP/t实验室用迷你型土壤温度传感器

LP/t土壤温度传感器用于实验室内丈量土柱的温度即时变化，薄壁的半刚性聚乙烯探头体，最大限度地制止了“热桥”效应，从而使温度丈量更精准。多个传感器可以插入同一土柱差异剖面，从而丈量土柱温度的垂直漫衍，如果配合LP/ms迷你土壤水分、盐分传感器，和LP/p迷你土壤张力计，可以得到土壤吸水-释水过程的非等温土温漫衍数据，如果土柱再安装一个热通量传感器，还可得到土壤的热传导系数。

参数：

传感器：电子温度传感器，带数模转换器

丈量范围：-20-60℃

分辨率：0.01℃

绝对误差：小于0.5℃

线缆：2m

安装孔：8mm直径

土柱金属筒

金属筒，用于放置土柱样本，安装传感器。

筒壁厚2.75mm，高100mm，内径55mm。

筒壁漫衍有传感器安装孔，用于安装LP/ms和LP/p传感器。安装孔螺旋漫衍，尽可能减少传感器之间的影响。

右图中的圆筒即是。

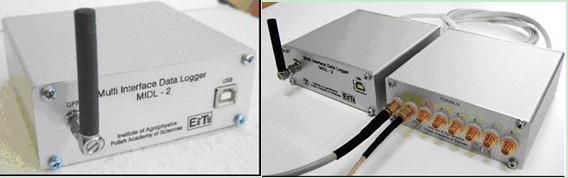

MIDL-2 GPRS�？�

MIDL-2 GPRS�？橛糜诤蚑DR/MUX/mpts数据收罗器形成组合，MIDL-2�？橥ü齣nternet服务器收罗TDR/MUX/mpts数据收罗器的数据，运用手机的GPRS技术，数据可以用internet浏览器获取，还可以设置用户名、密码对数据进行�；�。MIDL-2可以更新数采当前的丈量参数设置（数采时钟，丈量频率，通道数，丈量变量，GPRS连接时间表等）。

数采内的数据导入电脑后，还可以远程清空数采的内置存储器，为以后的新数据腾出空间。

一个MIDL-2 可以最多为16个TDR/MUX数采提供数据通讯，数据被存到IA PAS服务器，或者用户自己的ftp服务器。

还可通过RS485端口连接其他丈量设备
